YWZ2電力液壓塊式制動器_無錫滬港科技有限公司

信息介紹

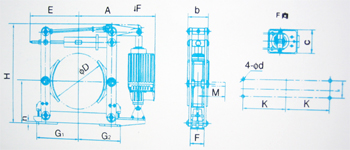

■ 技術(shù)數(shù)據(jù)、外形尺寸表（mm）Technical data，Dimension Table（mm）

制動器型號 Brake Type	匹配推動器型號 Adapated Teruster Type	制動力矩 Torque （N.m）	退距Clearance	A	b	C	d	E	F	G1	G2	H	h1	i	k	M	n	重量 kg
YWZ2-100/22	MYT3-22/4	40	0.6-1.6	257	40	144	13	125	75	125	125	366	100	40	110	162	6	257
YWZ2-150/22	MYT3-22/4	140	0.8-1.5	295	60	144	17	170	100	170	170	419	140	60	150	162	8	295
YWZ2-200/40	MYT3-40/4	200	0.6-1.6	360	60	170	17	195	100	195	195	411	170	60	175	189	8	360
YWZ2-300/40	MYT3-40/4	400	0.7-1.4	455	80	170	22	275	130	275	275	575	240	80	250	240	10	455
YWZ2-300/70	MYT3-70/5	630	0.7-1.8	465	80	190	22	275	130	275	275	575	240	80	250	240	10	465
YWZ2-400/70	MYT3-70/5	1000	0.8-1.6	566	130	190	22	350	130	350	350	725	320	130	325	315	12	566
YWZ2-400/125	MYT3-125/5	1600	0.8-1.6	586	130	220	22	350	180	350	350	725	320	130	325	315	12	586
YWZ2-400/125E	MYT3-125E/5	1600	0.8-1.6	586	130	220	22	350	180	350	350	725	320	130	325	315	12	586
YWZ2-500/125	MYT3-125/5	2500	0.9-1.5	700	150	220	22	405	200	405	405	895	400	150	380	375	16	700
YWZ2-500/125E	MYT3-125E/5	2500	0.9-1.5	700	150	220	22	405	200	405	405	895	400	150	380	375	16	700
YWZ2-600/200	MYT3-200/8	5000	1-2.3	810	170	220	26	500	220	500	500	1080	475	170	475	458	18	810
YWZ2-600/200E	MYT3-200E/8	5000	1-2.3	810	170	220	26	500	220	500	500	1080	475	170	475	458	18	810
YWZ2-700/315	MYT3-315/8	8000	1.2-2.2	940	200	220	34	687	270	687	687	1245	550	200	540	585	25	940
YWZ2-800/315	MYT3-315/8	12500	1.4-2	1037	240	220	34	772	320	687	687	1390	600	240	620	375	25	1037
